為實現流量?jī)x表的節能優化，在具體的工業流量計量中，可通過更加高效、節能的流量?jī)x表來替代傳統的流量?jī)x表，以此來達到良好的節能效果，讓流量計量實現科學優化。
1、V錐流量計

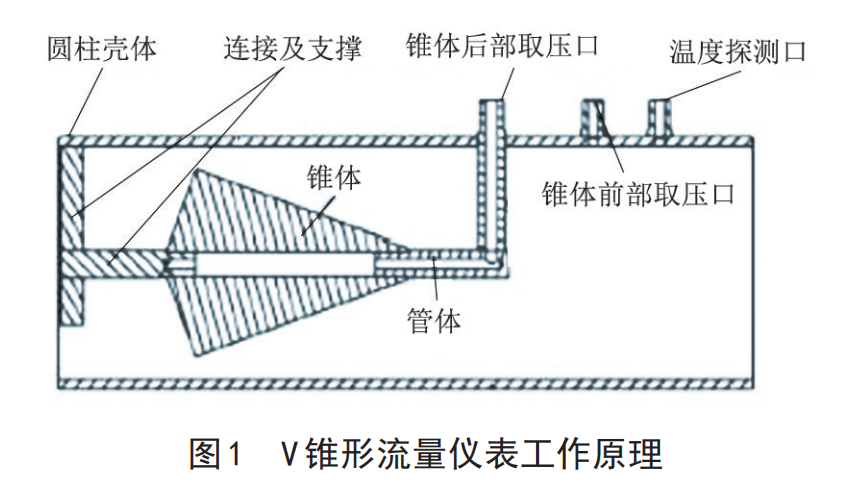

V錐流量計屬于一種差壓形式的新型流量?jī)x表。有一個流線型圓錐體被設置在管道內部，懸掛在該儀表自身的短管中心位置，與工藝管道連接。具體應用中，椎體可以逐漸將工藝流體收縮進短管內壁，在工藝流體和錐形體之間的相互作用下，便可讓錐形體上游實現速度分布的重新整型。通過這樣的方式，不僅可以實現流速分布的良好改善，同時也可以讓一個壓力區間在錐形體上游形成，防止介質中的雜物所導致的結垢和堆積，這樣便可讓裝置內部的流量值保持恒定，而在流量值相同的情況下，V錐流量計會比傳統孔板節流形式流量?jī)x表的壓差值小一半左右，這就顯著降低了永久性壓損。如果工程設計足夠合理，相比較傳統的孔板節流形式流量?jī)x表而言，V錐形流量?jī)x表的永久性壓損僅僅可達其1/4。V錐形流量?jī)x表工作原理見圖1。
例如，在某煉油硫磺回收工作項目中，富胺液流量用傳統孔板節流形式以及V錐形這兩種類型的流量?jī)x表來進行測量，其流量為196m3/h。在通過相應軟件計算之后得出，傳統孔板節流形式的流量?jī)x表平均壓力損失為26.94kPa/h；V錐形流量?jī)x表平均壓力損失為6.57kPa/h。因?yàn)閴毫p失會伴隨著材料和用電成本的增加，所以在改用V錐形測量?jī)x表之后，便可實現測量成本的進一步節約。根據實際情況分析與計算發現，在用V錐流量計替代傳統孔板節流形式的流量?jī)x表之后，每個流量?jī)x表平均每一年的運行費用節約5399.5元。
2、多孔孔板流量計
多孔孔板形式的流量?jī)x表是近年來新興起的一種流量?jī)x表，這種儀表也被叫做多孔平衡形式流量?jī)x表，是一種先進的節流裝置。在工業流量計量過程中，如果將多孔孔板流量計用來替代傳統的孔板節流形式流量?jī)x表，將會達到良好的節能優化效果。

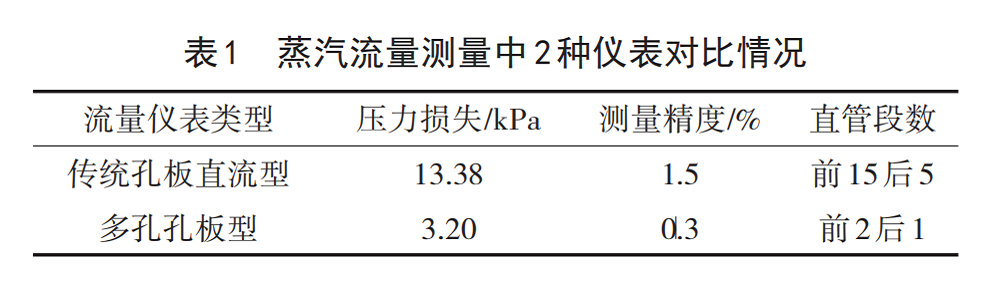

例如，在某聚丙烯生產項目中，需要對丙烯脫氣塔再沸器中的蒸汽進行流量測量。具體測量中，該企業最初選擇的是傳統孔板節流形式的流量?jī)x表，但是因?yàn)楸敬雾?xiàng)目中對于工藝精度有著非常高的控制要求，需將精度控制在1%以內，同時應盡可能將測量過程中的壓力損失降低，且對于空間布局也具有一定的限制，在這樣的情況下，傳統孔板節流形式的流量?jī)x表并不能滿足該項目的實際測量需求?；诖?，企業便對原來的方案進行了優化改進，選擇用多孔孔板形式的流量?jī)x表來替代傳統孔板節流形式的流量?jī)x表。借助于相應的軟件來進行了流量?jī)x表的設計計算，對傳統孔板節流形式的流量?jī)x表和更換之后的多孔孔板形式流量?jī)x表進行了對比，蒸汽流量測量中2種儀表對比情況見表1。
由此可見，在將多孔孔板形式的流量?jī)x表用來替代傳統孔板節流形式的流量?jī)x表之后，其壓力損失得到了顯著降低，相比較傳統孔板節流形式的流量?jī)x表來看，多孔孔板形式的流量?jī)x表壓力損失不足其30%。根據實際情況分析與計算發現，在本次的節能優化之后，每一個流量?jī)x表平均每年的費用節約可以達到12769.8元。同時因?yàn)槎嗫卓装逍问降牧髁績x表應用的是DN150型工藝管道口，施工中其直管段將會在最初設計基礎上減少2.55m。這樣不僅可以實現整體工程費用的顯著節約，同時也可以為后續的工藝管道布設施工提供足夠的便利。具體施工中，在確保工藝計量實際要求的基礎上，如果可以根據實際情況進行合理的設計，便可在實際應用中獲得十分理想的節能效果。
3、畢托巴流量計
畢托巴流量計的適用范圍十分廣泛，在風流量測量、煙流量測量、水流量測量、汽流量測量、氣流量測量以及油流量測量等方面都可發揮出充分優勢。同時，這種計量裝置對于高溫高壓也有著良好的耐受能力，并具有耐磨、防堵、耐腐蝕、安裝便捷、不需維修、壓力損失小和節能環保等的諸多優勢。憑借著這些優勢，畢托巴流量計已經在當今的流量計量領域中得以廣泛應用。而在具體的工業流量計量過程中，如果將畢托巴流量計用來替代傳統孔板節流形式的流量?jī)x表，將會實現其節能效果的良好優化。

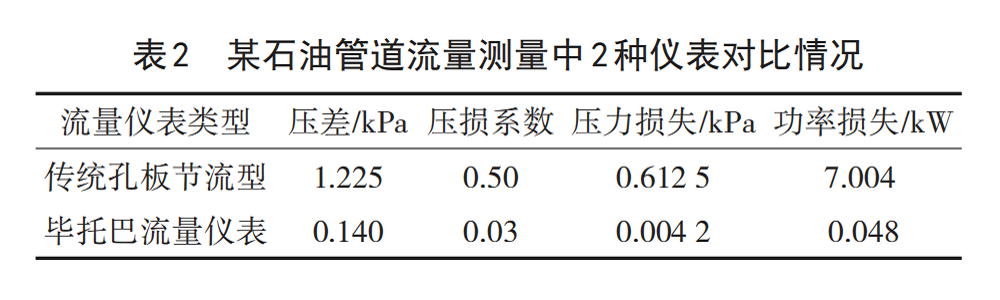

例如，在某石油管道的流量測量過程中，為實現節能效果的進一步優化，企業特對畢托巴流量計和傳統孔板節流形式的流量?jī)x表進行了比較，某石油管道流量測量中2種儀表對比情況見表2。通過表2對比可以發現，相比較傳統孔板節流形式的流量?jī)x表而言，畢托巴流量計在壓差、壓損系數、壓力損失以及功率損失方面都實現了顯著降低。由此可見，用畢托巴流量計來替代傳統孔板節流形式的流量?jī)x表，將會在油田管道流量計量中達到非常好的節能效果。根據實際情況的分析與計算發現，在應用畢托巴流量計進行流量計量?jī)?yōu)化之后，每個流量?jī)x表平均每年運行費用的節約可以達到42948.53元。
綜上，為實現工業流量計量的節能優化，在具體的流量計量項目中，相關企業應根據實際情況，采取適當?shù)男滦土髁績x表來替代傳統孔板節流形式的流量?jī)x表，比如V錐流量計、多孔孔板流量計以及畢托巴流量計等。通過這樣的方式，不僅可以實現流量?jī)x表節能效果的進一步提升，同時也可以為企業節約更多的運行成本，這對于流量?jī)x表的節能優化以及工業領域的良好發展都將有著非常積極地促進作用。
