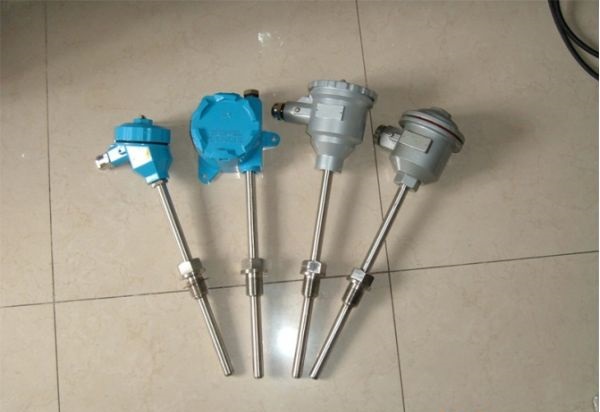

工業常用熱電偶的外形結構基本有以下幾種。
1、普通型熱電偶。普通型熱電偶主要由熱電極、絕緣管、保護套管、接線盒、接線端子組成。在普通型熱電偶中，絕緣管用于防止兩根熱電極短路，其材質取決于測溫范圍。保護套管的作用是保護熱電極不受化學腐蝕和機械損傷，其材質要求耐高溫、耐腐蝕、不透氣和具有較高的導熱系數等。不過。熱電偶加上保護套管后，其動態響應變慢，因此要使用時間常數小的熱電偶保護套管。接線盒主要供熱電偶參比端與補償導線連接用。
2、鎧裝熱電偶。用金屬套管、陶瓷絕緣材料和熱電極組合加工而成，外徑在2~5mm之間，偶絲與管壁間充填氧化鎂絕緣。鎧裝熱電偶具有能彎曲、耐高壓、熱響應時間快和堅固耐用等優點，可適應復雜結構的安裝要求，如在彎曲處的測量。
3、多點式熱電偶。多支不同長度的熱電偶感溫元件，用多孔的絕緣管組裝而成。適合于化工生產中反應器不同高度的幾何溫度測量，如合成塔不同位置的溫度。
4、隔爆型熱電偶。隔爆型熱電偶基本參數與普通型熱電偶一樣，區別在于采用了防爆結構的接線盒。當生產現場存在易燃易爆氣體的條件下必須使用隔爆型熱電偶。
5、表面型熱電偶。表面型熱電偶是利用真空鍍膜法將兩電極材料蒸鍍?cè)诮^緣基底上的薄膜熱電偶，專門用于測量各種形狀的固體表面溫度，如測量軸承、軋錕等表面溫度、測量設備或高壓容器的表面溫度等。反應速度極快，熱慣性極小，可作為一種便攜式測溫計。
此外還有一些特殊場合用熱電偶，如耐磨熱電偶、適用于流化床中測量床層溫度，能經受催化劑的沖刷、摩擦。在超高溫（大于2000℃）場合可選用碳-碳化硅熱電偶（最高測溫可達2700℃）和鎢鋅熱電偶（最高測溫可達2800℃）。在超低溫（低于-200℃以下）場合可選金鈦-鎳鉻熱電偶-金鐵熱電偶，這種電偶低溫穩定性好，靈敏度高，最低測溫可達-271℃，主要用于宇航及超導等超低溫過程。
