脈沖雷達物位計特別適用于腐蝕性液體場合。雷達的天線材料有PP、PVDF、PTFE 多種材質，可以滿足不同介質、酸堿液體的帶壓測量。它通過天線發射極窄的微波脈沖，以光速在空間傳播，碰到被測介質表面其部分能量被反射回來，被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。
我司（淮安嘉可自動化儀表有限公司）推出的脈沖雷達物位計采用特殊的解調技術，可以準確識別發射脈沖與接收脈沖的時間間隔，從而計算出天線到被測介質表面的距離。由于采用了先進的微處理器和獨特的回波處理技術，其可以應用于各種復雜工況。它在多個虛假回波的工況下可以正確確認真實回波，獲得準確的測量結果。其多種過程連接方式和天線型式適用于各種復雜工況，如高溫、高壓、小介電常數介質的測量。它采用脈沖工作方式，發射功率極低，適用于各種金屬、非金屬容器，對人體和環境均無傷害。全鋁外殼質量輕，硅橡膠密封可以全部浸泡于液體中。天線材料選用PTFE 材料，嚴密防腐。全中文菜單使調整輕松簡單。兩線、四線接線方式，具有更廣泛的選擇。調整模擬量4 ～ 20 mA 時可通過現場顯示調整模塊對現場的低位、高位進行設定，同時與系統的距離相對應，保證輸出線性的穩定。它可針對不同被測介質的表面狀態( 是否有波動、有泡沫)進行相應調整，對很不平穩的攪拌液體、表面有雜物的液體進行檢測( 使用導波管測量) 。在測量時會出現儀表量程的4 ～ 20 mA 小于被測液體的實際量程，因此就需要擴大儀表的檢測范圍。儀表所有的調試步驟均有中文菜單提示操作，簡單方便。對傳感器的工作狀態，儀表現場的顯示形式有空高值、料高值、百分比、電流輸出等。倉內或槽內的物料狀態可通過現場曲線回波進行觀察。

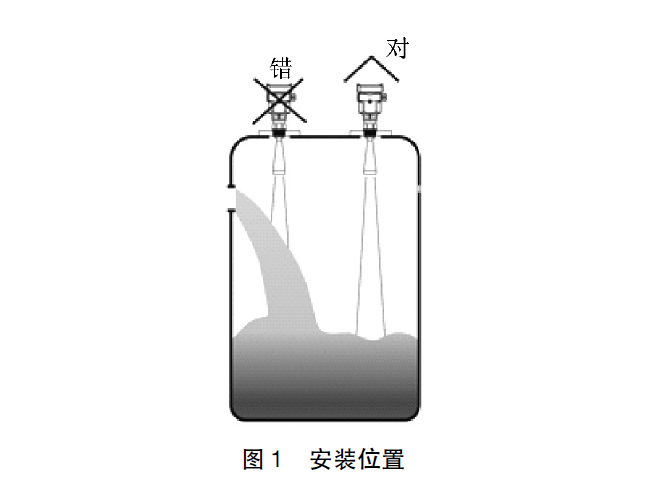

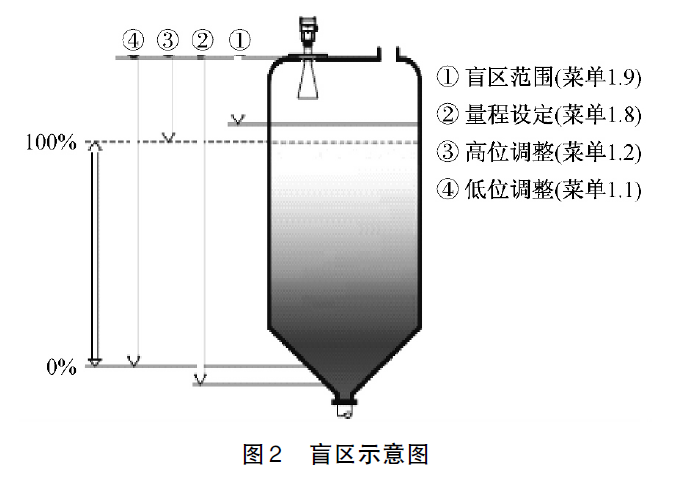

為了避免出現數值的突變與跳動，安裝時應回避出入水口，池、槽中間有攪拌和抽水泵時應選擇水流相對平穩的工作區。其安裝位置如圖1 所示。由于電磁波的傳播速度極高，存在測量盲區，但可以通過調整安裝法蘭高度有效避開盲區問題。盲區示意圖如圖2 所示。圖2 中，測量的基準面是螺紋或法蘭的密封面。使用雷達液位計時，務必保證最高料椚不能進入測量盲區。
